- W wierszu pierwszym podano zużycie sprężonego powietrza w m3/h dla danej wielkości dyszy i ciśnienia.

- W drugim objętość przepływającego ścierniwa dyszę, przy danym ciśnieniu, wyrażone w dm3/h (l/h).

- W trzecim wielkość strumienia ścierniwa w kg/h piasku kwarcowego o ciężarze nasypowym 1,602 kg/ dm3,

- W czwartym wielkość energii elektrycznej w kW dla wytworzenia podanej ilości powietrza sprężonego.

Podane we wszystkich tablicach wartości zakładają, że:

- ciśnienie sprężonego powietrza będzie posiadało podaną wartość u wlotu do dyszy (mierzone manometrem iniekcyjnym),

- będą zachowane optymalne dla obróbki strumieniowo-ściernej zasady doboru wielkości dyszy do wielkości stosowanego ziarna ściernego (średnica krytyczna nie powinna być większa od 5 średnic największych ziaren ściernych),

- długość strumienia ściernego, czyli odległość wylotu dyszy od powierzchni przy śrutowaniu winna wynosić 70 do 80 cm a ścierniw mineralnych 20 do 25 cm.

Podział dysz

Ze względu na kształt wewnętrzny dysze dzielimy na:

1. proste (profilowane, z gwintem i walcowe)

a) krótkie 32-51 mm długości, o średnicy wewn. 3-12,7 mm, stosowane do czyszczenia mniejszych zanieczyszczeń;

b) średniej długości: 85-105 mm o średnicy wewn. 6-12 mm, przeznaczone do czyszczenia konstrukcji;

c) długie 155 do 230 mm długości i średnicy wewn. – 12 mm, do usuwania zgorzeliny walcowniczej.

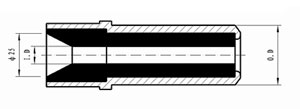

2. Dysze Venturi (zbieżno-rozbieżne):

a) krótkie: 33-86 mm, o średnicy wewn. 4,5-14 mm do lżejszych prac z odległości 12 do 30 cm;

c) długie: do intensywnych prac na dużych powierzchniach, dla agresywnych ścierniw (elektrokorund, SiC i granat almandynowy) i do usuwania zgorzeliny oraz czyszczenia materiałów utwardzonych i twardych 145-235 mm, o średnicy wewn. 4,8-19 mm

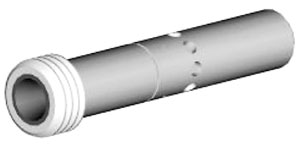

d) podwójne: złożona z dwu dysz przedzielonych strefą zasysania inżektorowego powietrza z zewnątrz przez kilka otworów, długość 127-235 mm, o średnicy wewn. 1/16” do 1/2”, 35% wydajniejsza od standardowej długiej dyszy Venturiego.

e) kwadratowe: odmiana dysz Venturiego o kwadratowym wlocie i wylocie ścierniwa. 139 do 228 mm i średnicy wewn. 1/4’’ - 1/2’’ 6,5 do 12,7 mm. Jest podobno o 72 proc. wydajniejsza od standardowej długiej dyszy Venturiego.
