- statyczny obraz natrysku
- dynamiczny obraz natrysku
- prostokąt
- klin
- ząb piły
W lakierowaniu typu "klin" prędkość zmienia się od lewej do prawej strony przy zachowaniu jednakowej ilości rozprowadzanego lakieru. Duża prędkość lakierowania oznacza przy tym niewielką grubość kładzionej warstwy i odwrotnie. Zasadniczo poprzez zastosowanie kilku cykli natrysku w GunPainter mogą być realizowane inne układy klinowe, jak np. poprzez:
- kombinację złożoną z liczby toru przy zachowaniu stałego odstępu oraz prędkości
- (klin przez kilka torów lakierowania jeden na drugim)
- kombinację złożoną z ilości rozprowadzanego lakieru przypadającą na tor przy zachowaniu stałego odstępu oraz prędkości (klin przez ilość rozprowadzanego lakieru)
- kombinację złożoną z odstępu toru przy zachowaniu jednakowej ilości rozprowadzanego lakieru oraz prędkości (klin przez odstęp toru)

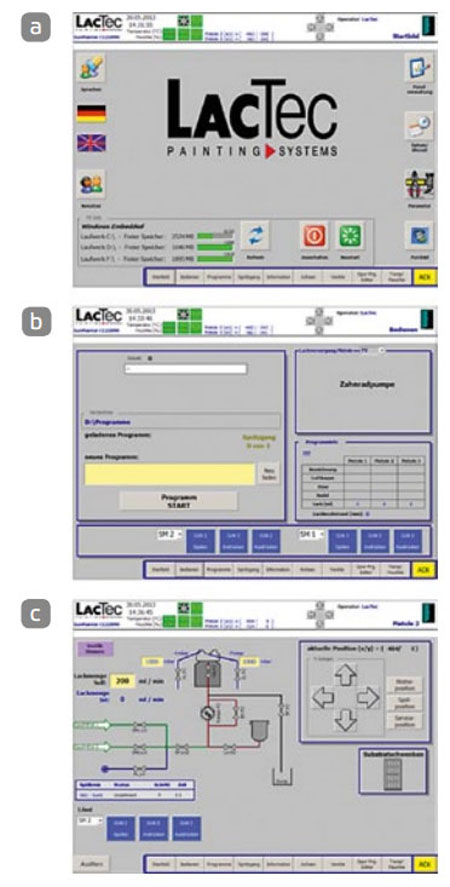

Podwójne kliny można generować na przykład poprzez opcjonalny moduł obrotowy. Wykorzystując przyciski funkcyjne można obliczyć spodziewane zużycie lakieru, skontrolować program lakierujący pod kątem przejrzystości, dodać i usunąć albo aktywować i dezaktywować cykle natrysku oraz zarządzać dodatkowymi informacjami. Ilustracja 2c pokazuje rozkład zaworów przy zasilaniu farby za pomocą pompy zębatej. Identycznie jak w wizualizacji szybkiej obsługi (ilustracja 1b) także tutaj wywoływane są programy do płukania, włączania, wyłączania, a poszczególne zawory są wysterowywane w celu diagnozy.
Bezpieczeństwo
Budowa GunPainter jest zgodna z właściwymi normami. Dla urządzeń lakierniczych znaczenie ma w szczególności dyrektywa ATEX 94/9/WE. GunPainter jest dostarczany wraz z deklaracją zgodności WE w rozumieniu dyrektywy ATEX oraz oznakowaniem "CE". Ponadto, do dokumentacji dołączana jest deklaracja włączenia w rozumieniu wytycznej maszynowej 2006/42/WE. Tutaj znaczenie ma w szczególności norma DIN EN 12215. Deklaracja włączenia jest dla każdego użytkownika ważnym elementem, jeśli zachodzi potrzeba zadeklarowania zgodności z normami WE dla całej instalacji składającej się z systemu wentylującego, stanowiska do natrysku farby i systemu GunPainter oraz umieszczenia znaku "CE?. Aby uprościć tę procedurę, wszystkie funkcje interfejsów GunPainter do systemu przewietrzenia i technicznego wyposażenia budynków zostały zdefiniowane i wyspecyfikowane w oddzielnej dokumentacji, będącej częścią dokumentacji głównej urządzenia.
