Wady powłok spowodowane niewłaściwym przygotowaniem podłoża
Mimo reklam niektórych firm oferujących farby na rdzę, tylko końcowa obróbka krawędzi i otworów, mycie połączone z obróbką strumieniowo-ścierną, a na niewielkich powierzchniach właściwa obróbka mechaniczna oraz skuteczne odpylenie mogą zagwarantować dobre efekty ochrony konstrukcji stalowych przed korozją. Niewłaściwe przygotowanie podłoża zawsze skończy się powstaniem przedwczesnych wad powłok z dość szybkim pojawieniem się korozji włącznie.
Mycie pozwala na usunięcie zatłuszczeń i zanieczyszczeń jonowych, głównie chlorków i siarczków, obróbka strumieniowo-ścierna usuwa zgorzelinę walcowniczą (zendrę), produkty korozji i powoduje powstanie profilu poprawiającego przyczepność farb do podłoża. Odpowiednie przygotowanie podłoża - stępienie lub zaokrąglenie krawędzi, usunięcie odprysków spawalniczych i właściwe wykończenie spawów pozwala na uniknięcie nadmiernych przecienień powłoki malarskiej. Poprzedzające malowanie odpylenie poprawia kontakt farb z podłożem. Zastosowanie śrutów ostrokątnych, oznaczanych symbolem (G), zapewnia lepszą przyczepność powłok niż obróbka z użyciem śrutów kulistych, dlatego jest niezbędne pod metalizację natryskową, pod powłoki pracujące w zanurzeniu i pod nieorganiczne grunty cynkowe. Zgorzelina walcownicza jest twarda i silnie związana z podłożem, ale do czasu. Ma ona zupełnie inną kurczliwość termiczną, dlatego kiedyś odpadnie i nie zapobiegnie temu nawet najlepsza farba. Niestety, nadal zdarzają się firmy wierzące w możliwość pomalowania zgorzeliny z nadzieją, że jakoś się uda. Bywa, że farba trzyma się zendry bardzo dobrze, ale zendra nie trzyma się stali (fot. 1). Zdarza się też, że farby wymagające rozwinięcia powierzchni odchodzą od zgorzeliny płatami (fot. 2).

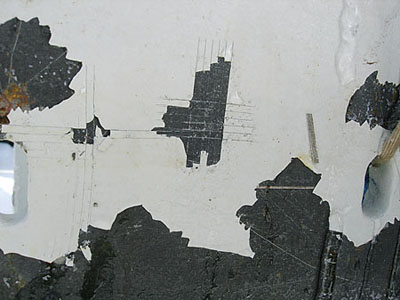

Fot. 2. Ta farba nie chce się trzymać zgorzeliny walcowniczej.
Obecność tłuszczów i olejów na podłożu skutkuje znacznym osłabieniem przyczepności farb. Zatłuszczenia mogą pochodzić zarówno z procesów hutniczych, jak i późniejszej obróbki stali. Emulsje spawalnicze, chłodziwa stosowane w obróbce skrawaniem są trudne do usunięcia. Obróbka strumieniowo-ścierna zatłuszczonej stali w oczyszczarkach o zamkniętym obiegu kończy się na ogół zatłuszczeniem ścierniwa. Zaolejony śrut przenosi zanieczyszczenia tłuszczowe na kolejne elementy (fot. 3). Zatłuszczona powierzchnia zawsze stwarza problem i powoduje odwarstwianie się powłok malarskich (fot. 4). Niewłaściwa obróbka wykańczająca lub jej brak skutkuje lokalnymi przecienieniami powłoki malarskiej. Na ostrych krawędziach, na odpryskach spawalniczych i źle obrobionych spawach powłoka jest zawsze cieńsza i w takich miejscach dość szybo pojawia się korozja (fot. 5 i 6).
Komentarze (0)
