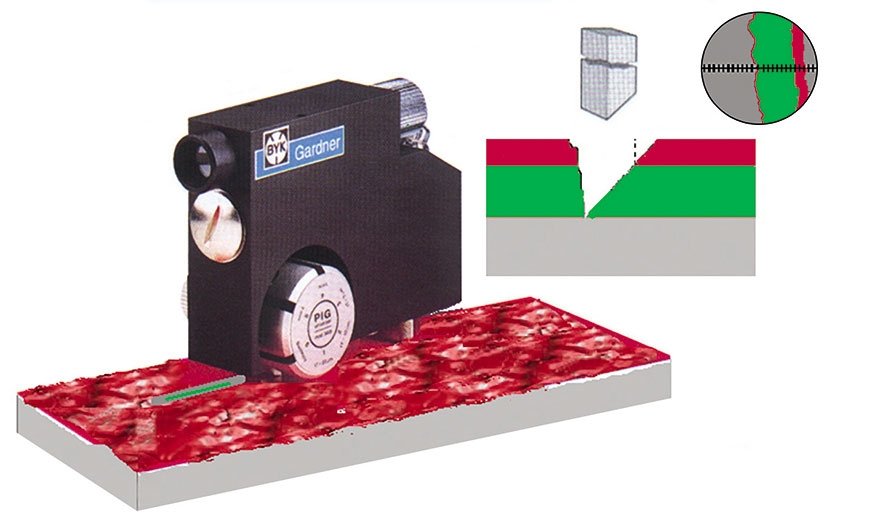

    Rys. 1. Pomiar grubości powłoki za pomocą PIG (PAINT INSPECTION GAUGE) – metoda 6B.

    Rys. 1. Pomiar grubości powłoki za pomocą PIG (PAINT INSPECTION GAUGE) – metoda 6B.

    Strona 1 z 4

    Normy związane z grupą norm PN-EN ISO 12944 – część 2

    W „Lakiernictwie Przemysłowym” nr (120)2019 omówiliśmy zmiany w normach związanych z nowym wydaniem grupy norm PN-EN ISO 12944. Poprzedni artykuł zakończyliśmy na normach przywołanych w 4 części. Wymieniamy tylko te normy, które nie pojawiły się we wcześniejszych częściach, chyba że omówiona powtórnie norma ma istotny wpływ na daną część normy PN-EN ISO 12944. Informacja o wersji angielskiej ma na celu zorientowanie czytelnika, że norma, mimo że ma status normy polskiej, nie została przetłumaczona.

    CZĘŚĆ 5

    powołuje się na:

    PN–EN ISO 2808:2008
    Farby i lakiery. Oznaczenie grubości powłoki.

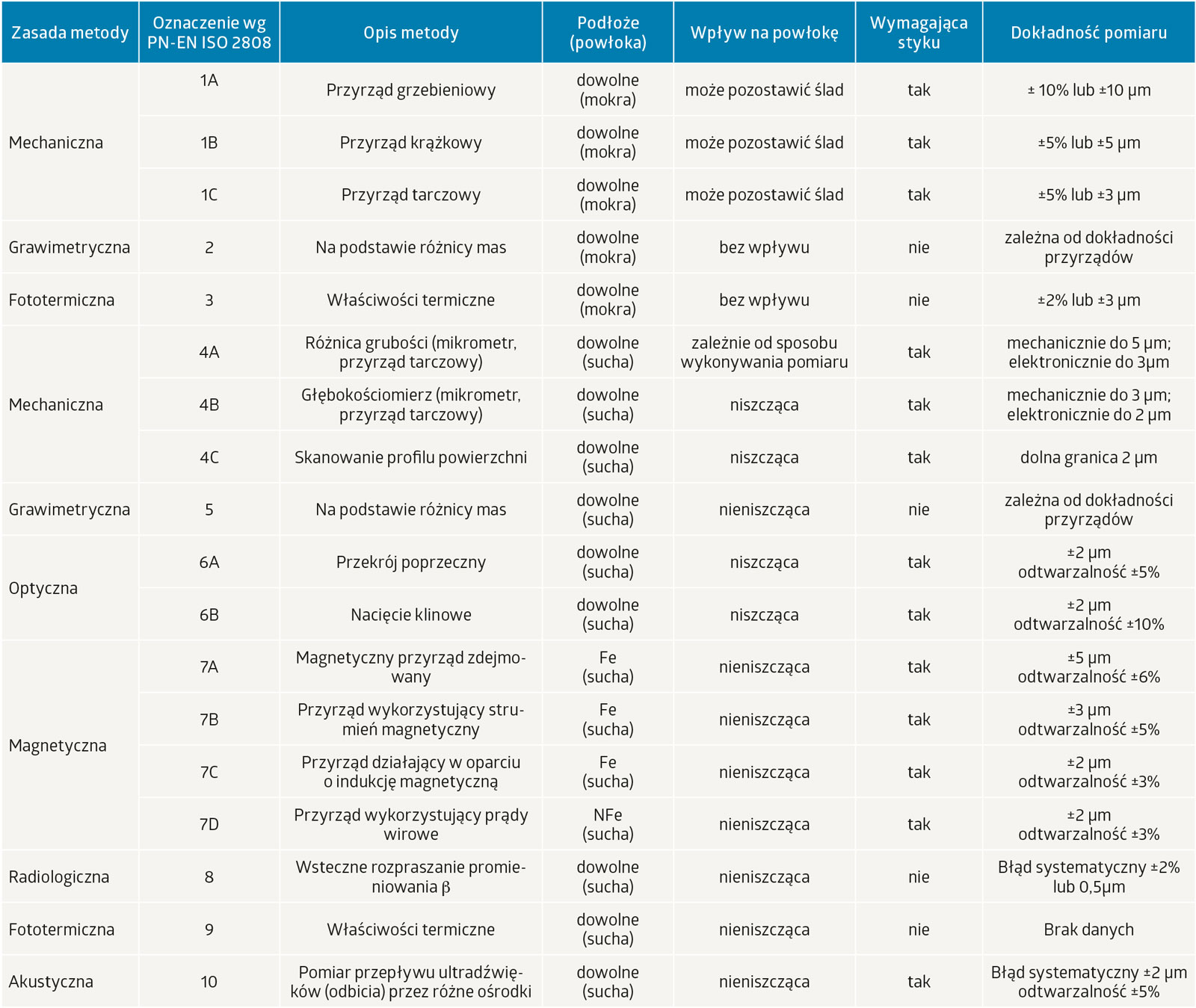

    W stosunku do poprzedniego wydania z 2000 r. zwiększyła się liczba metod pomiarowych i zmieniła się ich numeracja (tab. 1). Należy pamiętać, że wszystkie przywołane metody mają zastosowanie w badaniach laboratoryjnych, natomiast do zastosowań produkcyjnych i „polowych” nadają się metody: 5,6B, 7A, 7B, 7C, 7D i 10. Pisaliśmy o nich w „Lakiernictwie Przemysłowym”, m.in. w numerze nr 6/2017 (110), str. 192. Metody 8 i 9, poza laboratorium, znajdują zastosowanie również w przemyśle.
    Norma opisuje jeszcze cztery metody pomiaru grubości nieusieciowanych farb proszkowych, ale ponieważ grupa norm PN–EN ISO 12944 nie obejmuje powłok z farb proszkowych, nie zostały tu wymienione.

    Reklama
    ŚT - Targi Kielce 13.11-28.03 Julian
    PN ISO 19840:2009
    Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Pomiar i kryteria przyjęcia grubości suchych powłok na chropowatych powierzchniach.
    Piąta część normy PN–EN ISO 12944 jako jedyna była nowelizowana. W pierwszym wydaniu z 2001 r. metoda pomiaru zalecała jedynie, aby pojedyncze pomiary nie były mniejsze niż 80% grubości nominalnej NDFT, a średnia ze wszystkich pomiarów była równa co najmniej grubości specyfikowanej. Zalecano co prawda uwzględnianie chropowatości podłoża przy pomiarach, ale ustalenia w tej sprawie miały być uzgadniane pomiędzy stronami kontraktu. W drugim wydaniu z 2009 r. zalecano już tzw. zasadę 80/20, tzn. że 80% wyników pomiarów powinno być co najmniej równych NDFT, a tylko 20% mogło się mieścić w przedziale 80–100% NDFT, przy zachowaniu zasady, że średnia ze wszystkich pomiarów wyniesie co najmniej 100% NDFT. Uwzględnienie poprawki na chropowatość stało się obligatoryjne w oparciu o normę PN ISO 19840. Najnowsze wydanie piątej części normy PN–EN ISO 12944 nie opisuje zasad pomiaru grubości, odwołując się wyłącznie do normy PN ISO 19840.

    PN–EN ISO 3549:2004
    Pigmenty pyłu cynkowego do farb – Wymagania i metody badań.
    W nowym wydaniu normy 12944–5 doprecyzowano kilka spraw związanych ze stosowaniem gruntów cynkowych. Podobnie jak w starym wydaniu za grunty o wysokiej zawartości cynku uważane są te farby, które zawierają 80% wagowo cynku w suchej powłoce. Doprecyzowano wymagania odnośnie przygotowania powierzchni pod grunty wysokocynkowe. Obecnie, poza obróbką strumieniowo-ścierną do stopnia Sa 2½, postawione jest wymaganie dotyczące profilu powierzchni. Minimalne wymaganie to profil pośredni G (po ścierniwie ostrokątnym PN–EN ISO 8503–1). Przywołana norma PN–EN ISO 3549:2004 dotyczy przede wszystkim laboratoryjnych metod badawczych pyłu cynkowego stosowanego w farbach. Opisuje metody badań wielkości cząstek, pyłu, jego czystości itp.

    GALERIA ZDJĘĆ

    Rys .2. Przekrój mikroskopowy przez stal i powłoki malarskie. Pierwsza warstwa od podłoża to grunt cynkowy z wyraźnymi cząsteczkami cynku.
    Rys. 3. Żużel pomiedziowy.

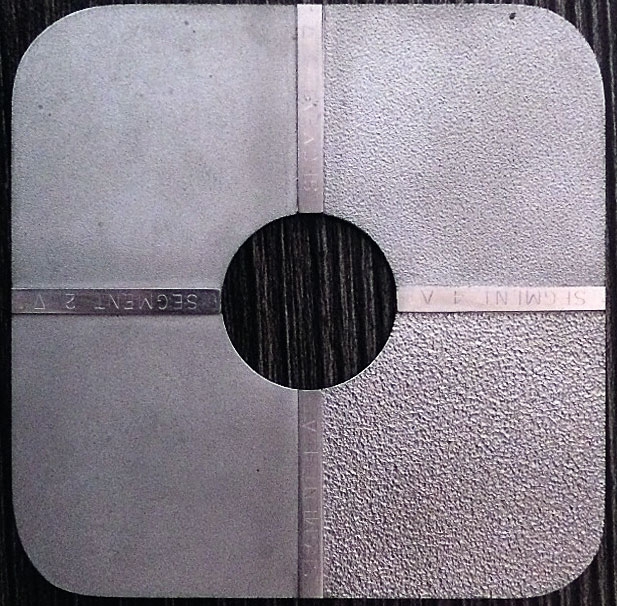

    Rys. 4a. Wzorzec profilu powierzchni. Typ GRIT,
    Rys. 4b. Wzorzec profilu powierzchni. Typ SHOT.
    Rys. 6. Pomiar temperatury punktu rosy przyrządem elektronicznym.
    Rys. 5. Badanie przyczepności powłoki do podłoża metodą siatki nacięć.
    Tabela 1.
    Tabela 2.
