Fot. 1. Widok ocynkowanej ogniowo konstrukcji wykonanej z profili, dwuteowników i blach. Powłoka na profilu posiada metaliczny połysk i grubość 60-70 µm, powłoka na kształtowniku hutniczym jest miejscami matowoszara, a jej grubość wynosi 150-180 µm.

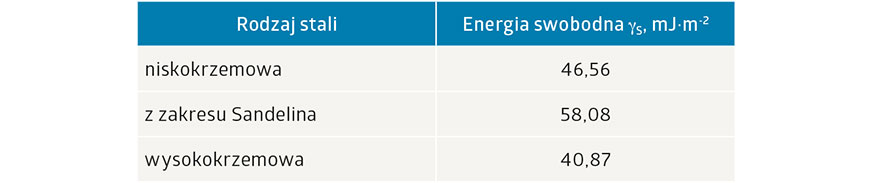

Tab. 1 Napięcie powierzchniowe powłok cynkowych [17]

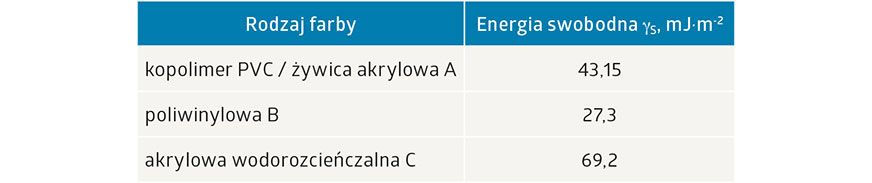

Tab. 2 Napięcie powierzchniowe wyrobów lakierowych [17]
Podsumowanie
Adhezja powłok lakierowych do ocynkowanego podłoża, niezależnie od zastosowanych farb oraz technologii ich aplikacji, wykazuje dużą zmienność i nie w każdym przypadku dokładnie przeprowadzone omiatanie ścierniwem i chemiczne przygotowanie powierzchni przed malowaniem zapewniają oczekiwane rezultaty. Na podstawie badań stwierdzono, że duży wpływ na przyczepność powłok lakierowych przeznaczonych do stosowania w systemie duplex ma mikrostruktura uzyskanych powłok cynkowych determinowana przez skład cynkowanej stali, w szczególności zawartość krzemu wewnątrz stali. Należy podkreślić, że bardziej zauważalne oddziaływanie pierwiastków towarzyszących w stali występuje przy dłuższych czasach zanurzania w ciekłym cynku, co oznacza, że wpływ ten uwidacznia się bardziej przy cynkowaniu elementów o zwartym kształcie lub o dużych gabarytach.
1. PN-EN ISO 14713. Powłoki cynkowe. Wytyczne i zalecenia dotyczące ochrony przed korozją konstrukcji ze stopów żelaza. Część 1: Zasady ogólne dotyczące projektowania i odporności korozyjnej. Część 2: Cynkowanie zanurzeniowe
2. PN-EN ISO 1461. Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). Wymagania i badania
3. PN-EN 13438. Farby i lakiery. Organiczne powłoki z farb proszkowych do ocynkowanych zanurzeniowo lub szerardyzowanych wyrobów stalowych do celów konstrukcyjnych.
4. PN-EN ISO 12944. Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich.
5. Tatarek A., Liberski P., Nowicka-Nowak M.: Lakiernictwo Przemysłowe, 2, 2016, s. 92-96
6. Maass P., Peissker P.: Cynkowanie ogniowe, Agencja Wydawnicza „Placet”, Warszawa 2007
7. Tatarek A.: Analiza zjawisk fizykochemicznych na granicy ciało stałe - ciecz podczas procesu cynkowania zanurzeniowego, Rozprawa Doktorska, Politechnika Śląska, Gliwice 2007
8. Porter F.: Zinc Handbook: Properties, Processing, and Use in Design, International Lead Zinc Research Organization, 1991
9. Yasuhiko M.: Corros. Eng., 24, 1975, s.177-182
10. Sandelin R.W.: Wire and Wire Products, 15, 1940, s.655-676
11. Bablik H., Merz A.: Metallwinschaft, 20, 1941, s.1097-1100
12. Sebisty J.J.: Diskussionsbeitrag zur 10. Int. Verzinkertagung, Stresa, 1973
13. Guttman H., Niessen P.: Can. Met. Q, 11, 1972, s.609-612
14. Foct J., Perrot P., Reumont G.: Scripta Metallurgica et Materialia, 28, 1993, s.1195-1200
15. Katzung W., Rittig R.: Matt.-wiss. u. Werkshofftech, 28, 1997, s.575-587.
16. Pelerin J., Hoffmann J., Leroy V.: Metall, 35, 1981, s.870-873
17. Nowicka-Nowak M.: Czynniki wpływające na jakość powłok polimerowo-cynkowych typu duplex. Rozprawa doktorska. Politechnika Śląska. Katowice 2014
18. PN-EN ISO 6270-2. Farby i lakiery. Oznaczanie odporności na wilgoć. Część 2: Metoda eksponowania próbek do badań w atmosferach z wodą kondensacyjną
19. PN-EN ISO 4624. Farby i lakiery. Próba odrywania do oceny przyczepności
Dr inż. Adam Tatarek
FAM Spółka Akcyjna, Zakład Rawa Mazowiecka
Komentarze (0)
