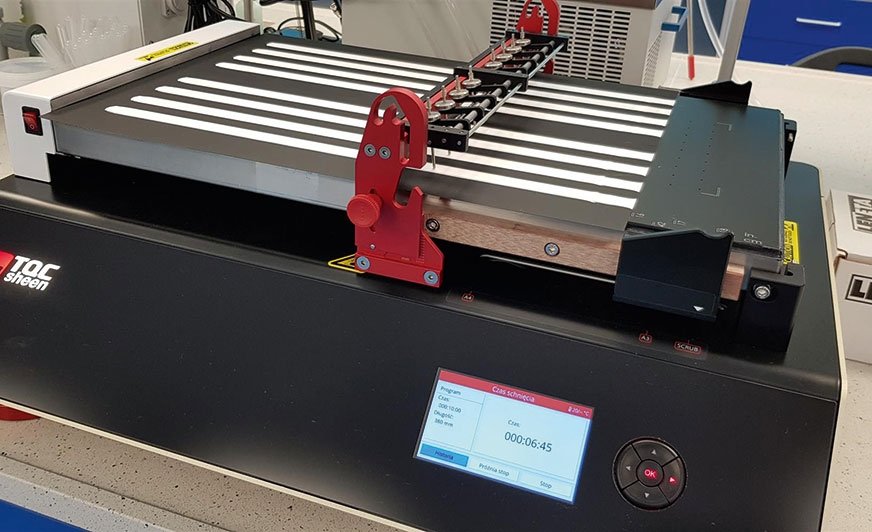

Oznaczanie czasu schnięcia emalii przy użyciu automatycznego rejestratora.

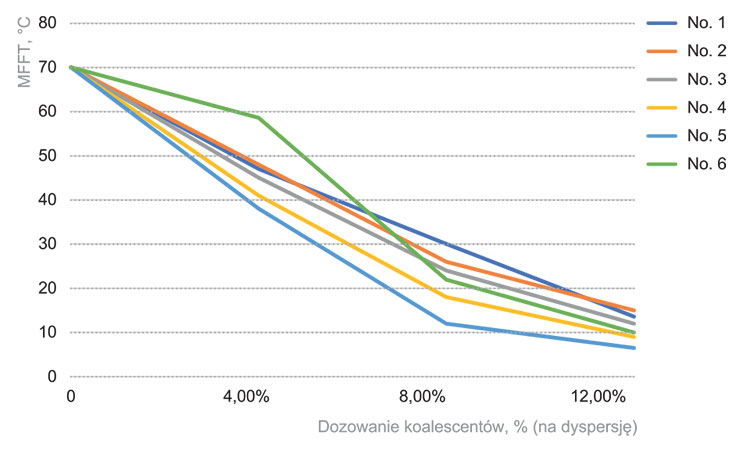

Wykres 1. Krzywa koalescentowa dyspersji o MFFT/Tg 70°C.

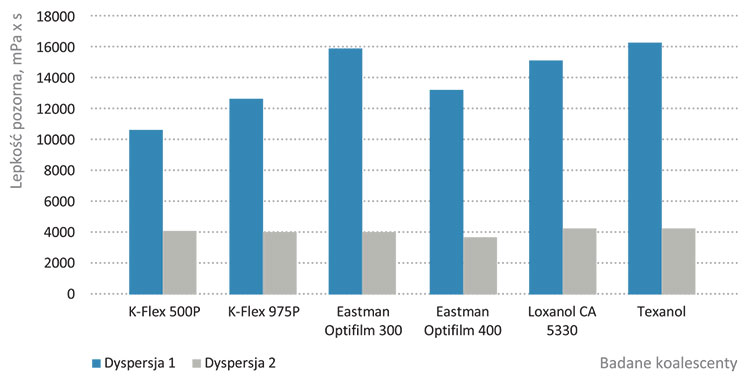

Wykres 2. Lepkość pozorna.
Surowce i receptura do testów
Do testów przygotowano białe emalie oparte o recepturę przedstawioną w tabeli 2. Charakterystyka formulacji: PVC = 17%, CPVC = 51,9%, PVC/CPVC, Q = 0,33, części nielotne = 28,6% (obliczone). Receptura do testów zostanie przedstawiona podczas prezentacji na konferencji 11th PRA’s Woodcoatings Congress w Amsterdamie w dn. 24 października 2018 r. oraz podczas X Seminarium Spektrochemu w Czeladzi w dn. 15 listopada 2018 r.
Emalie do testów zostały przygotowane w laboratorium z użyciem disolwera. Po 96 h od przygotowania próbki wymieszano i poddano testom jak opisano niżej.

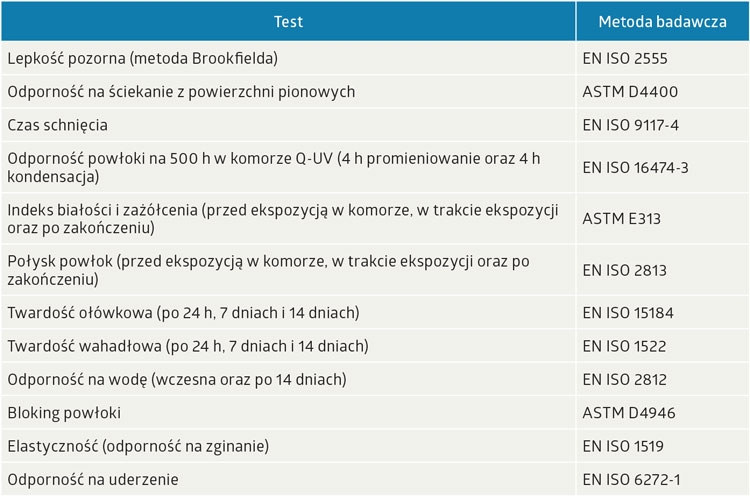

Tabela 2. Zakres wykonanych testów laboratoryjnych.
Zakres testów
Zakres wykonanych testów opisano w tabeli nr 2.
Oznaczenie pokazuje wpływ zastosowanego koalescenta na zachowanie się lepkości pozornej poszczególnych emalii. Oznaczenie zostało wykonane przy użyciu wiskozymetru Brookfielda zgodnie z EN ISO 2555. Wyniki testów przedstawiono na wykresie nr 2.
Próbki nie wykazują drastycznych różnic w lepkości w zakresie tej samej dyspersji polimerowej. Różnica widoczna jest mocno zauważalna w lepkości próbek pomiędzy dyspersją nr 1 i dyspersją nr 2. Wynika to z różnicy w zastosowanych surfaktantach w poszczególnych typach dyspersji polimerowych.
Odporność na ściekanie
Test wykonano zgodnie z ASTM D4400 przy użyciu przyrządu ASM 4 firmy Leneta wyposażonym w szereg szczelin od 100 do 600 µm. Emalie zostały otrzymane za pomocą automatycznego aplikatora zgodnie z ASTM D823 metoda C (prędkość przesuwu 150 mm/s) na kartach Leneta do oznaczania rozlewności i ściekalności.

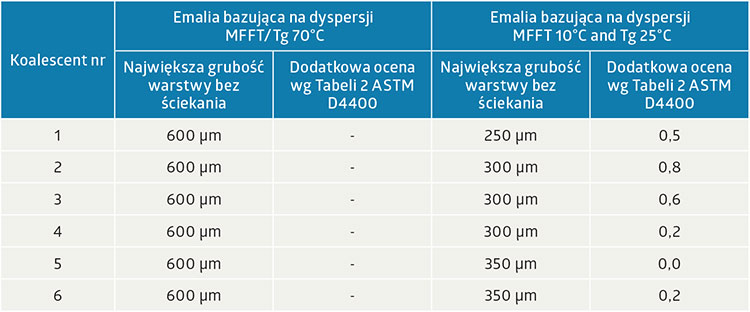

Tabela 3. Odporność na ściekanie.
Czas schnięcia
Oznaczenie wykonano przy użyciu automatycznego rejestratora czasu schnięcia w kontrolowanych warunkach temperatury 23°C i wilgotności względnej powietrza 50%. Powłoki do testu naniesiono za pomocą aplikatorów kostkowych o wysokości szczeliny 300 µm przesuwanych za pomocą automatycznego aplikatora wg ASTM D823 metoda C (prędkość przesuwu 30 mm/s).
Wyniki zaprezentowano w tabeli 4.
Koalescenty wpływają bardzo mocno na czas schnięcia próbek z ich zawartością 12% –dyspersja polimerowa o MFFT/Tg 70°C. Oznaczenia czasu schnięcia prowadzone były od momentu naniesienia przez
1 h. Na prezentacji wyświetlanej podczas konferencji zaprezentowano dodatkowe wyniki po 1 h schnięcia.
Komentarze (0)
