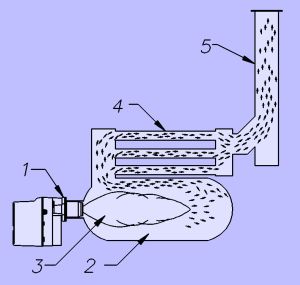

Rys. 1.
1) Palnik
2) Komora spalania
3) Płomień palnika
4) Płomienice
5) Odprowadzenie spalin

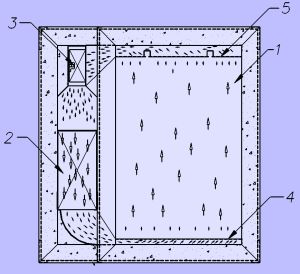

Rys. 2
1) Komora pieca
2) Wymiennik ciepła
3) Wentylatory obiegu powietrza
4) Doprowadzenie gorącego powietrza
5) Zasysanie powietrza do ponownego podgrzania
Piece elektryczne
Komory pieców z zastosowaniem grzałek oporowych są układami jedno obiegowymi, dlatego też są to konstrukcje zwarte i tańsze w wykonaniu. Elementem grzejnym jest układ grzałek oporowych z grawitacyjną lub wymuszoną cyrkulacją obiegu powietrza rys. 3. Szczególne zastosowanie znajdują w małych komorach, gdzie nie opłacalne jest stosowanie układów wymiennikowych. Natomiast przy dużych kubaturach koszty energii przewyższają pozostałe nośniki energii. Należy uwzględnić ponadto koszty przesyłu energii elektrycznej.

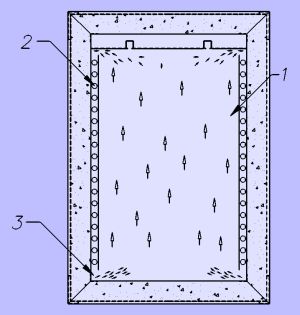

1) Komora pieca
2) Grzałki umieszczone w ścianach komory
3) Wylot gorącego powietrza
Ceny nośników energii
1. Propan butan 50/50
cena 1 l = 1,30 zł + VAT
1 l = 25,1 MJ
1 MJ = 0,051 zł
2. Propan (mieszanka) 90/10
cena 1 l = 1,55 zł + VAT
1 l = 26,6 MJ
1MJ = 0,065 zł
3. Gaz ziemny cena
1 m3 = 1,029 zł + VAT
1 m3 = 39,5 MJ
1 MJ = 0,026 zł
4. Olej Opałowy
cena 1 l = 2,40 zł + VAT
1 l = 42,8 MJ
1 MJ = 0,056 zł
Przy sprawności 85% ceny 1 MJ kształtują się następująco:
Propan butan 50/50 1 MJ = 0,058
Propan 90/10 1 MJ = 0,074
Gaz ziemny 1 MJ = 0,029
Olej opałowy 1 MJ = 0,064.
Energia elektryczna przy mocy zamówionej 75 kW i zużyciu 4000 kW na m-ce
1 kW = 0,56 zł,
1 kW = 3,6MJ
1 MJ = 0,156 zł + VAT.
red.
