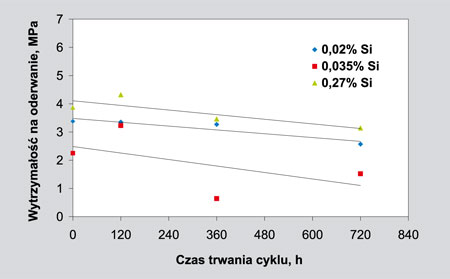

Rys. 5. Tendencja zmian przyczepności powłoki lakierowej do powłoki cynkowej w trakcie trwania testu korozyjnego.
Po przeprowadzeniu badań przyczepności powłok metodą odrywową, można stwierdzić, że powłoka malarska naniesiona na powierzchnię ocynkowaną charakteryzowała się bardzo dobrą przyczepnością do podłoża. Wyniki badań adhezji obrazujące tendencję zmian przyczepności powłok lakierowych do powłok cynkowych w trakcie narażenia na zmienne warunki mokro/sucho przedstawiono na rys. 5. Największą przyczepnością wyjściową i zachowaniem przyczepności w czasie narażenia na zmienne warunki mokro/sucho charakteryzują się powłoki lakierowe nałożone na powłokę cynkową, utworzoną na stali wysokokrzemowej. Dobrym zachowaniem przyczepności w czasie badań w komorze, lecz nieco niższą przyczepnością wyjściową charakteryzują się powłoki lakierowe nałożone na stal niskokrzemową (0,02% Si). Największy spadek przyczepności w czasie badań w komorze zaobserwowano w przypadku próbek na stali z zakresu Sandelina. Sam wynik oznaczenia przyczepności metodą odrywową zależy od wielu czynników (m.in. jakości kleju, grubości podłoża), w związku z czym nie powinno się go traktować jako wielkości bezwzględnej, charakteryzującej rzeczywistą przyczepność do powłoki. Można jednak tą metodą określić szacunkową przyczepność oraz porównywać przyczepność różnych powłok lakierowych. W założonym czasie badań w warunkach mokro/sucho na powłokach lakierowych nie stwierdzono spęcherzenia, korozji podpowłokowej ani żadnych innych uszkodzeń korozyjnych.
Procesy zachodzące w czasie cynkowania warunkują przyczepność powłok lakierowych, a tym samym wpływają na właściwości ochronne systemu duplex. Na właściwości powierzchniowe powłok cynkowych ma wpływ szereg czynników, takich jak: parametry procesu cynkowania i skład chemiczny kąpieli cynkowych, a także skład stali (zwłaszcza zawartość krzemu w cynkowanym podłożu). Brak pełnej kontroli nad tymi czynnikami powoduje, że w praktyce przemysłowej często spotykamy się z wadami powłok lakierniczych nałożonych na powierzchni ocynkowanej. Omawiane powłoki są zaliczane do tzw. podłoży krytycznych do malowania, a zjawiska, takie jak korozja podpowłokowa, delaminacja czy pęcherzenie powodują obniżenie trwałości antykorozyjnej systemu duplex, nawet dla dostępnych na rynku farb przeznaczonych specjalnie do malowania powierzchni cynkowych. Przyczyną tego jest często niedostateczne poznanie zjawisk zachodzących na granicy powłoka cynkowa/powłoka lakierowa w zależności od rodzaju procesu cynkowania (składu chemicznego kąpieli i parametrów samego procesu cynkowania), rodzaju i sposobu przygotowania stali przed cynkowaniem oraz polimerowego materiału powłokowego.
