Rys.1. Szereg elektryzacji zestawiony według reguły Coehna

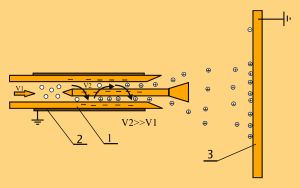

Rys. 2. Tryboelektryzacja w układzie podawania farby proszkowej – tarcie cząstek farby o ścianki kanału pistoletu proszkowego z PTFE, 1 – korpus pistoletu z PTFE, 2 – elektroda uziemiona, V -prędkość ruchu cząstek farby
Elektryzacja przez indukcję
Zjawisko to ma miejsce, gdy przewodzący lub półprzewodzący przedmiot znajdzie się w silnym polu elektrostatycznym. Pole to indukuje ładunek elektrostatyczny na tym przedmiocie (następuje przepływ prądu), a po odłączeniu uziemienia od przedmiotu ładunek pozostaje na nim, mogąc być źródłem pola elektrostatycznego i wyładowań elektrostatycznych. Elektryzacja przez indukcję człowieka może prowadzić niejednokrotnie do mylnych wniosków, co jest rzeczywistym źródłem wyładowań elektrostatycznych. Wymienione przyczyny elektryzacji podczas elektrostatycznego osadzania farb proszkowych należy zaliczyć wprawdzie do podstawowych, lecz nie obejmują one wszystkich możliwych. Należy zaznaczyć, iż w większości przypadków w lakierniach proszkowych mamy do czynienia z jednoczesnym występowaniem kilku różnych procesów elektryzacji. Wyładowanie elektrostatyczne jako źródło zapłonu Z punktu widzenia bezpieczeństwa w strefach zagrożonych wybuchem elektryczność statyczna jest potencjalnym źródłem zapłonu. Temperatura kanału wyładowania elektrostatycznego (ESD) może osiągać wartość 10.000-20.000 K, a energia wyładowania może niejednokrotnie przewyższać wartość minimalnej energii zapłonu (MEZ) mieszanek wybuchowych. Rozróżniamy dwa podstawowe rodzaje wyładowań elektrostatycznych:
• zupełne (iskrowe – całkowite przebicie przestrzeni międzyelektrodowej),• niezupełne (np. ulot – częściowe przebicie przestrzeni międzyelektrodowej).
Wyładowania te mogą zachodzić w różnych układach (np. wyładowania od naładowanych części przewodzących lub półprzewodzących, wyładowania między dielektrykiem a częścią przewodzącą, wyładowania na powierzchni dielektryka itp.) Każdy z wymienionych rodzajów wyładowań może nieść inną energię oraz posiada inną dynamikę. Tak więc zagrożenia zapłonem są w każdym przypadku inne. Praktycznie przyjmuje się, iż niebezpieczeństwo zapłonu od wyładowania elektrostatycznego nie występuje, gdy:
Ww< k Wmin
gdzie:
Ww – energia wyładowania elektrostatycznego
Wmin – minimalna energia zapłonu mieszaniny wybuchowej (MEZ)
k – współczynnik bezpieczeństwa (typ. 0,1-0,4).Proste oszacowanie energii wyładowań elektrostatycznych pomiędzy naładowanymi częściami przewodzącymi można dokonać za pomocą wzoru:
