Własności fizyczne granulowanego żużla pomiedziowego

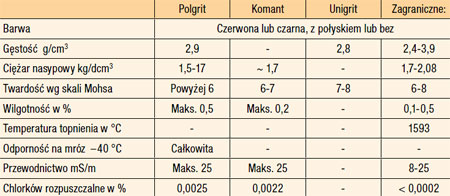

Z tab. 3 uderza rozbieżność danych o twardościach pochodzących z polskich firm żużli pomiedziowych, mimo że Polgrit jest jedynym producentem surowca do wszystkich firm w Polsce. Wymaganie normy PN EN ISO 111 26-3 stawiają następujące warunki: twardość w skali 10 stopniowej Mohsa > 6, przewodnictwo ekstraktu wodnego < 25 mS/m = 250 ?S/cm, zawartość chlorków rozpuszczalnych < 0,0025% wagowego, zawartość wolnej krystalicznej krzemionki SiO2 < 1% oraz wilgotności granulatu żużla pomiedziowego maksimum 0,2%. Polskie żużle pomiedziowe gwarantują 0,5%, co wskazuje na zbyt słabe wysuszenie i jest przyczyną skłonności do zlepiania się ziaren ściernych i zatykanie dysz (powodując przerwy w pracy).

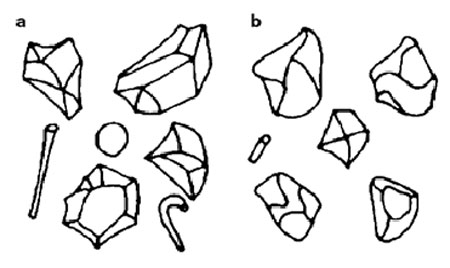

Kształty ziaren żużla pomiedziowego przyjmują postaci pokazane na rysunku 1. Ziarna najbardziej korzystne to tak zwane izometryczne o wymiarach 1 × 1 × 1. Widoczne na rysunku ziarna pałeczkowate (iglaste) o wymiarach 1 × 0,33 × 0,33 i haczykowate (mieczykowate) o wymiarach 1 × 0,66 × 0,3 pochodzą ze szkliwa oblepiającego ziarna ścierne, które rozbijają się przy pierwszym użyciu ścierniwa, będąc głównym składnikiem pyłów na stanowisku pracy i zawierają najwięcej toksycznych pierwiastków w ścierniwie.
Własności technologiczne granulowanego żużla pomiedziowego
Wydajność oczyszczania do stopnia oczyszczania Sa 3 żużlem pomiedziowym granulowanym, wielkości 0,4 d 1,6 mm, przy ciśnieniu 0,392-0,588 MPa (3,92-5,88 bar), dyszą typu Venturiego o średnicy krytycznej 8 mm, wynosiła: przy usuwaniu grubej zgorzeliny hutniczej na stali St 3 - 6 m2/h, przy oczyszczaniu blach skorodowanych - 10-14 m2/h.
Zużycie ścierniwa w wyżej podanych warunkach wynosiło: przy usuwaniu starych powłok lakierowych - 20 kg/m2, przy usuwaniu rdzy - 30 kg/m2, przy usuwaniu zendry (zgorzeliny) hutniczej - 40 kg/m2.
Badania oczyszczania elementów kadłuba statków ze stali St 3 do stopnia oczyszczenia Sa 3, przeprowadzone w Gdańskiej Stoczni Remontowej przez K. Woźniaka i J. Darkowicza granulatem żużla pomiedziowego wielkości 0,4-2,5 mm, dyszą Venturiego wielkości 12 mm, przy ciśnieniu 0,85 MPa (8,5 barów) są pokazane w tabeli 4.
Komentarze (0)
