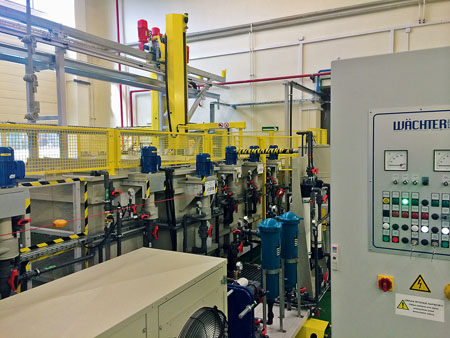

Agregat malowania kataforetycznego.
Przygotowanie powierzchni realizowane jest metodą zanurzeniową, składa się z 10-strefowej obróbki wstępnej, w której wyróżniamy trzy strefy aktywne: odtłuszczanie oraz dwa alternatywne procesy wytrawiania. Pomiędzy procesami aktywnymi znajdują się procesy płukania, które zostały zaprojektowane aby maksymalnie zminimalizować zużycie wody poprzez zastosowania systemu kaskad. Dodatkowym wymogiem inwestora było, aby każda z ostatnich płuczek procesu wytrawiania miała natrysk wodą demi w etapie wynurzania trawersy.
Ostatnie płukanie przed procesem malowania zostało wzbogacone środkiem zmniejszającym napięcie powierzchniowe, aby ułatwić wypływ cieczy z załamań oraz szczelin detalu, które podczas suszenia mogłoby być przyczyną wad powierzchni. Dla zintensyfikowania procesu technologicznego wszystkie wanny przygotowania powierzchni oraz agregatu kataforetycznego zostały wyposażone w kolektory mieszające, składające się z pomp cyrkulacyjnych oraz dysz strumieniowych zwielokrotniających strumień cieczy.
Agregat malowania kataforetycznego składa się z wanny malowania EC oraz dwóch wanien płukania. Wanna elektroforezy wyposażona została w przelew, który oczyszcza lustro kąpieli z powstałej piany oraz zabrudzeń stałych. Proces mieszania realizowany jest za pomocą zestawu dysz umieszczonych na dnie wanny oraz w przelewie. Dysze mieszające zasilane są farbą z pompy układu chłodzenia i cyrkulacji. Aby nie nastąpiła sedymentacja, a przez to degradacja, farba w wannie w sposób ciągły musi podlegać mieszaniu. Temperatura farby w wannie regulowana jest automatycznie na podstawie odczytów czujnika temperatury. Chłodzenie realizowane jest przy pomocy płytowego wymiennika ciepła, zasilanego czynnikiem chłodniczym z agregatu chłodniczego. Farba podlega filtracji w zespole filtrów workowych oraz na membranach ultrafiltracyjnych. Płukanie odbywa się w tak zwanym ultrafiltracie, który powstaje podczas filtracji farby na modułach membranowych - jest to oczyszczony roztwór rozpuszczalnika farby oraz wody demineralizowanej.
