CUBESTA i CAPSOR - najnowsze wirnikowe kompaktowe śrutownice zasypowe i zawieszkowe firmy Konrad RUMP
Kompaktowa śrutownica zasypowa typu CUBESTA 200

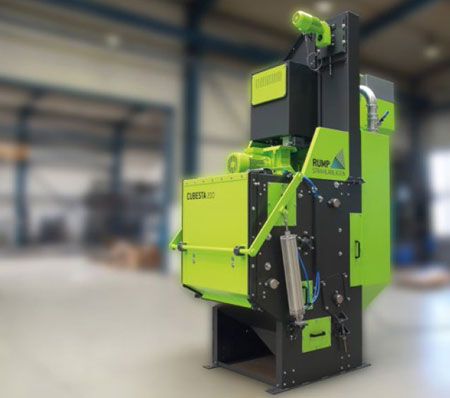

Nowa kompaktowa śrutownica zasypowa z taśmą gumową typu CUBESTA 200 (fot. 1) firmy RUMP przystosowana jest do obróbki powierzchniowej odkuwek, odlewów, przedmiotów po wypalaniu palnikiem oraz innych podobnych przedmiotów metalowych. Załadunek przedmiotów obrabianych odbywa się ręcznie, wysokość załadunkowa wynosi 1.150 mm. Jednorazowy wsad wynosi do 400 kg w pełnej objętości 200 l, a maksymalna długość przedmiotu obrabianego wynosi 300 mm. Po zamknięciu drzwi komory przedmioty obrabiane przemieszczają się w niecce taśmowej i poddawane są oddziaływaniu medium śrutowniczego powodującego całkowite oczyszczenie powierzchni obrabianej.
Urządzenie śrutownicze CUBESTA 200 wyposażone jest w turbinę narzutową z napędem bezpośrednim z silnikiem elektrycznym o mocy 7,5 kW. Korpus turbiny narzutowej wykonany jest ze spawanych blach manganowych. Wewnątrz turbiny znajdują się wymienne płyty osłonowe, tulejka prowadząca, tulejka rozdzielająca, łopatki turbiny (8 szt.) oraz inne elementy stykające się z medium śrutowniczym. Wszystkie te elementy wykonane są z odpornego na ścieranie i zużycie żeliwa manganowego lub ze stali manganowej. Średnica zewnętrzna turbiny narzutowej wynosi średnica 320 mm. Płyty osłonowe, tulejki oraz łopatki turbiny są łatwo wymienialne. Łopatki turbiny mogą być również wykonane z hartowanej stali narzędziowej, charakteryzującej się jeszcze wyższą odpornością na ścieranie. Medium śrutownicze doprowadzane jest do wnętrza turbiny narzutowej, rozdzielane na poszczególne łopatki i wyrzucane z dużą prędkością na powierzchnię przedmiotów obrabianych. Prędkość wyrzucanego medium śrutowniczego wynosi ok. 69 m/s przy obrotach 3000 1/min. Turbina narzutowa może być wyposażona w przetwornik częstotliwościowy pozwalający na płynną regulację jej prędkości obrotowej.
