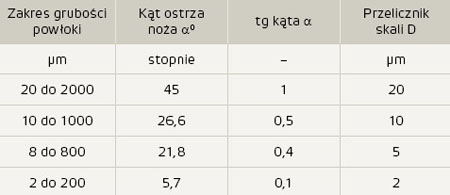

Tabela 1. Przeliczniki do metody mikroskopowej B.

Metoda 7

Magnetyczne metody pomiaru grubości powłok są obecnie najbardziej rozpowszechnione. We wszystkich czterech metodach bardzo ważna jest kalibracja przyrządów. W rzeczywistości mierzymy siły oddziaływań magnetycznych, które przeliczane są na odległość pomiędzy magnesem lub rdzeniem sondy a podłożem magnetycznym (stalą). Do kalibracji używa się najczęściej folii lub wzorców o znanych grubościach. Kalibrację należy wykonywać na materiale zbliżonym do materiału, na którym będą mierzone powłoki, chodzi zarówno o grubość, jak i rodzaj stali. Wraz ze wzrostem grubości stali zaburzenia pola magnetycznego są coraz mniejsze, może jednak do nich dojść w pobliżu załamań i krawędzi. Do kalibracji należy używać folii lub wzorców zbliżonych do specyfikowanej grubości mierzonych powłok.

Reklama

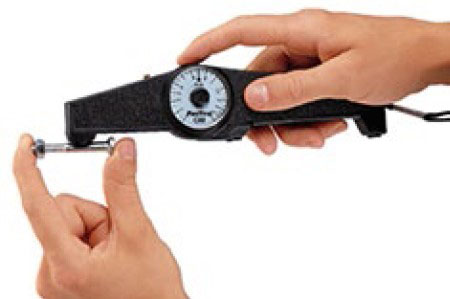

Magnetyczny przyrząd zdejmowany (zasada odciągania stałego magnesu).

Metoda 7B

Przyrząd wykorzystujący strumień magnetyczny.

Przyrząd wyposażony w tzw. sondę Halla mierzący grubości w oparciu o tzw. efekt Halla zaburzenia strumienia magnetycznego wywołane odległością od magnetycznego podłoża. Przyrządy wyposażone w "zewnętrzną" kulkę wykorzystywane są do dokładnego pomiaru folii, ścianek naczyń itp. (rys. 5).

Metoda 7C

Oparta na zjawisku indukcji magnetycznej polega na pomiarze oporu strumienia magnetycznego przechodzącego przez powłokę i podłoże (rys. 6). Metoda pomiaru oparta na zjawisku indukcji magnetycznej znalazła obecnie szerokie zastosowanie w malarniach i przy nadzorze prac malarskich.

Metoda 7 D

Przyrząd wykorzystujący prądy wirowe. Zasada polega na generowaniu przez sondę pola elektromagnetycznego o wysokiej częstotliwości, które generuje w prądoprzewodzącym podłożu prądy wirowe. Amplituda i faza tych prądów jest funkcją grubości nieprzewodzącej powłoki znajdującej się pomiędzy sondą a przewodnikiem (podłożem). Metoda stosowana jest do pomiaru grubości na niemagnetycznych podłożach metalowych. Wiele współczesnych przyrządów działających na zasadzie indukcji magnetycznej posiada dodatkowo możliwość pomiaru prądami wirowymi.

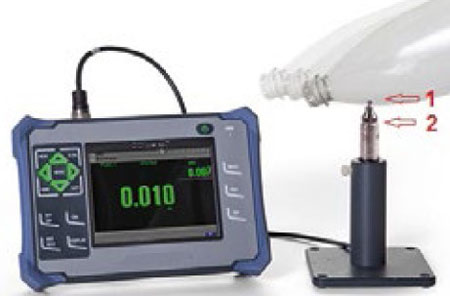

Rys. 5. Przyrząd wykorzystujący efekt Halla. 1 - kulka (w przypadku farb na podłożach stalowych rolę kulki przejmuje samo podłoże); 2 - sonda Halla (źródło: Internet).

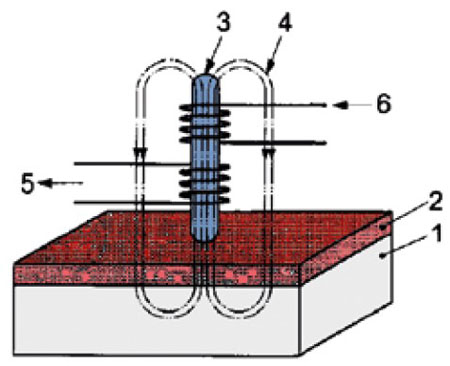

Rys. 6. Zasada pomiaru grubości metodą indukcji magnetycznej (1 - stalowe podłoże; 2 - powłoka malarska; 3 - rdzeń ferromagnetyczny; 4 - zmienne pole magnetyczne; 6 - uzwojenie pierwotne, zasilające; 5 - uzwojenie wtórne, generujące sygnał pomiarowy).
