Do czasu wzrostu zanieczyszczenia atmosfery powodowanego przez industrializację i ruch samochodowy, uniwersalnym rozwiązaniem dającym doskonałe efekty były wszelkiego rodzaju powłoki cynkowe, traktowane jako zabezpieczenia jednowarstwowe, chroniące skutecznie stal nawet przez okres około 25 lat i dłużej. Obecny stan otaczającego nas środowiska, pomimo następującej ostatnio poprawy, wymusza stosowanie systemów powłokowych, w których warstwa cynku jest dodatkowo chroniona przez powłoki malarskie. Tego typu zabezpieczenia antykorozyjne na stali noszą nazwę - system DUPLEX i ich popularność w Polsce z wykorzystaniem farb proszkowych stale rośnie.
Klasyfikacja zagrożeń korozyjnych atmosfery

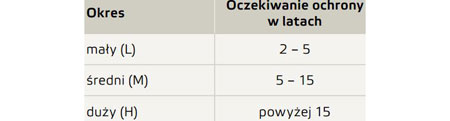

Planowanie produkcji, wymiana informacji z inwestorem, ocena jakości wykonanych zabezpieczeń korozyjnych itp. wymaga platformy komunikacji pozwalającej na posługiwanie terminami rozumianymi tak samo przez wszystkich uczestników procesów decyzyjnych. Stąd tak ważne miejsce normalizacji w nowoczesnym obrocie gospodarczym. Norma PN EN ISO 12944 - "Farby i lakiery - Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich" porządkuje kryteria wyboru i przykłady zabezpieczeń konstrukcji stalowych i stalowych ocynkowanych, umożliwiając planowanie ich trwałości w określonych warunkach eksploatacji. Trwałość (czas od wykonania powłoki do pierwszej generalnej renowacji) została podzielona na trzy zakresy:
Podane w tabeli przykłady poszczególnych kategorii korozyjności pozwalają na dopasowanie spodziewanych warunków eksploatacji wyrobów do wymagań, jakim powłoki ochronne muszą sprostać podczas badań laboratoryjnych, bez wnikania w nazwy norm i liczby godzin przeprowadzanych testów. Dla osób spoza branży korozyjnej są pomocą we właściwym dopasowaniu poziomu zagrożenia do warunków rzeczywistych.

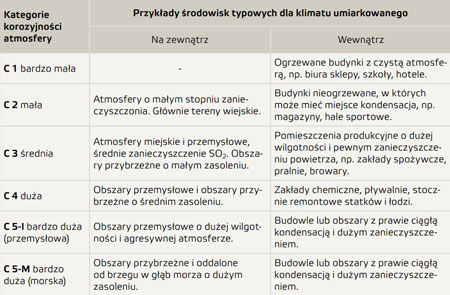

Tabela 1.
Trwałość powłok cynkowych
Myśląc o powłokach cynkowych musimy pamiętać, że możemy mieć do czynienia z trzema różnymi metodami nakładania cynku na stal: galwaniczną, zanurzeniową i natryskową. Rodzaj zastosowanej metody cynkowania ma bezpośredni wpływ na grubość otrzymywanej powłoki. Przy metodzie galwanicznej jest to najczęściej 5-25 µm (rzadko powyżej 50 µm), zanurzeniowo 20-50 µm przy ciągłej metodzie pokrywania i 50-200 µm przy indywidualnych zanurzeniach oraz 50-300 µm dla powłok natryskiwanych cieplnie. Powłoki cynkowe zachowują się dobrze w zakresach pH od 6-7 do pH 10-11 oraz wtedy, kiedy nie oddziaływają na nie agresywne jony chlorkowe czy siarczanowe.
Komentarze (0)
