W materiałach źródłowych podawane są różne roczne wartości ubytku powłoki cynkowej w zależności od ekspozycji na warunki środowiskowe. Norma PN EN ISO 12944 cz. 2 podaje następujące wartości:
Kategorie korozyjności / Ubytek grubości powłoki cynku µm
C1 < 0,1
C2 0,1-0,7
C3 0,7-2,1
C4 2,1-4,2
C5-I 4,2-8,4
C5-M 4,2-8,4
Amerykańskie badania dotyczące trwałości powłok cynkowych w atmosferze (bez odniesienia do kategorii korozyjności), prowadzone na elementach o różnych kształtach, pokrytych różnymi rodzajami powłok cynkowych, wykazały liniową zależność trwałości powłoki od jej grubości i brak wpływu technologii nakładania na trwałość uzyskanego zabezpieczenia.
W obszarach o małym zagrożeniu korozyjnym żywotność powłok cynkowych jest bardziej niż wystarczająca. W miejscach o większym zagrożeniu, gdzie czas ochronny skraca się do ok. 10 lat i poniżej, konieczność ochrony cynku dodatkową powłoką malarską wydaje się rozwiązaniem najprostszym i najbardziej efektywnym.
Powłoki DUPLEX z wykorzystaniem farb proszkowych
System DUPLEX jest obiegowym określeniem metody zabezpieczania wielowarstwowego elementów stalowych z wykorzystaniem cynku jako bariery elektrochemicznej. W większości zastosowań, szczególnie w przypadku dużych konstrukcji czy obiektów eksploatowanych już od pewnego czasu, powłoka cynkowa jest pokrywana farbami ciekłymi. Zastosowanie farb proszkowych do ochrony powłok cynkowych stało się popularne kilkanaście lat temu w Niemczech i dzięki zamówieniom niemieckich klientów realizowanym w Polsce, zostało przeniesione do oferty produkcyjnej naszych zakładów wykonujących zabezpieczenia antykorozyjne wyrobów stalowych. W ostatnich latach zyskuje coraz większą popularność i należy sądzić, że ma przed sobą obiecującą przyszłość.
TD = n × (TC + TL)
gdzie:
TD - trwałość systemu DUPLEX
TC - trwałość samodzielnej powłoki cynkowej
TL - trwałość samodzielnej powłoki malarskiej
n - współczynnik współdziałania powłok (osiąga wartość 1,2 - 2,5)
Jak można wywnioskować z powyższego wzoru, pokrycie ocynkowanej stali warstwą malarską stanowi nową jakość, pozwalając na wydłużenie trwałości systemu powłok w sposób bardzo efektywny. Dla uzyskania spodziewanego efektu ochronnego konieczne jest jednak bezwarunkowe dopełnienie wymagań technicznych poszczególnych operacji przygotowania powierzchni i nakładania powłok.

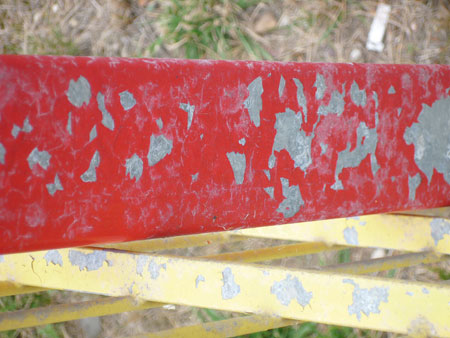

Wadliwie nałożona powłoka proszkowa na ocynk zanurzeniowy.
Komentarze (0)
