    Przygotowanie Powierzchni

    ponad rok temu  01.09.2010, ~ Administrator,   Czas czytania 9 minut

    Strona 5 z 6

    - metody porównawcze wymiarowej oceny chropowatości powierzchni.

    Przy ocenie chropowatości cechującej się znacznymi wahaniami wysokości mierzonych nierówności, a więc takiej chropowatości jak po obróbce strumieniowo-ściernej, nie wydaje się celowe stosowanie przyrządów pomiarowych o wysokiej dokładności własnej. Można przyjąć, że jeśli wymagania nie stanowią inaczej, to do pomiaru chropowatości metalu po obróbce strumieniowo-ściernej wystarczająca jest metoda porównawcza, w której są wykorzystywane wzorce chropowatości powierzchni.


    Najszersze zastosowanie mają wzorce wg PN-EN ISO 8503-1. Przykład takiego wzorca przedstawiony jest na rysunku 5.

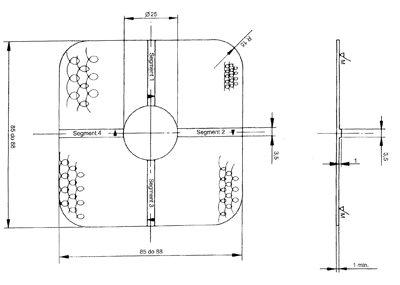

    Rys. 5. Wzorzec ISO profilu powierzchni.


    Komplet składa się z dwóch wzorców chropowatości powierzchni dla dwóch podstawowych kształtów ziarna ściernego; ostrokątnego (wzorzec G) i kulistego (wzorzec S). Każdy z wzorców ma cztery segmenty różniące się średnią arytmetyczną maksymalnych wysokości chropowatości Ry. Ry5 jest średnią arytmetyczną maksymalnych odległości między wierzchołkami a wgłębieniami profilu w obrębie odcinka elementarnego, wyliczoną z pięciu sąsiednich odcinków elementarnych. W tablicy 1 przedstawiono znamionowe wartości parametrów Ry5 dla poszczególnych segmentów wzorców. Zaś w tablicy 2 zestawiono klasyfikację ocenianych profili chropowatości.

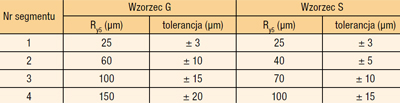

    Tablica 1. Wartość parametrów Ry5 dla poszczególnych segmentów wzorca.

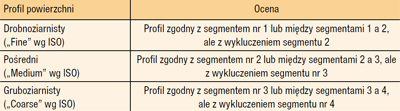

    Tablica 2. Klasyfikacja profilu powierzchni.


    Ogólna ocena chropowatości powierzchni za pomocą wzorców ISO polega na wzrokowym lub dotykowym porównaniu badanej powierzchni z wzorcami ISO. Podane wzorce i sposób oceny są zalecane do stosowania w warunkach przemysłowych.

    Zmiana naprężeń w warstwie wierzchniej przedmiotu. W procesie śrutowania (kulowania) uderzający w powierzchnie przedmiotu śrut powoduje trwałe odkształcenia powierzchni, powodując w warstwie wierzchniej zmianę wartości i rozkładu naprężeń własnych. Powoduje powstawanie w warstwie wierzchniej metalu określonych napięć:

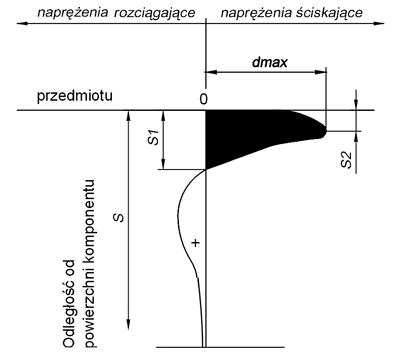

    Rys. 6. Rozłożenie naprężeń ściskających i rozciągających w wierzchniej warstwie przedmiotu poddanego śrutowaniu (kulowaniu).

    Podane na rysunku symbole określają:

    dmax – maksymalne naprężenie ściskające wywołane kulowaniem

    S1 – grubość warstwy z powstałymi naprężeniami ściskającymi

    S2 – grubość warstwy z powstałymi maksymalnymi naprężeniami ściskającymi

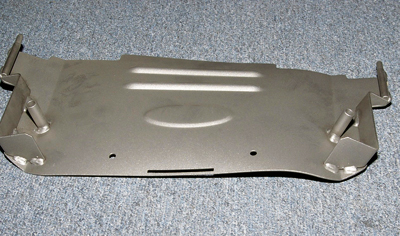

    Fot. 7. Przedmiot zdeformowany w wyniku zmian naprężeń.


    Utworzone metodą kulowania wstępne naprężenia ściskające łagodzą powstające w trakcie eksploatacji szczytowe naprężenia rozciągające, zwiększając w ten sposób trwałość kulowanych elementów. Zmiana wartości i rozkładu naprężeń własnych ma bardzo pozytywne oddziaływanie w przypadku przedmiotów poddawanych obciążeniom zmiennym (sprężyny, resory, koła zębate), ponieważ znacznie zwiększa ich wytrzymałość zmęczeniową. W przypadku przedmiotów wykonanych z cienkich elementów spawanych bądź tłoczonych opisane zjawisko jest szkodliwe, gdyż połączenie naprężeń powstałych w wyniku spawania i tłoczenia z opisanymi naprężeniami powstałymi w wyniku kulowania bardzo często prowadzi do trwałej deformacji obrabianych przedmiotów.
