Przygotowanie Powierzchni

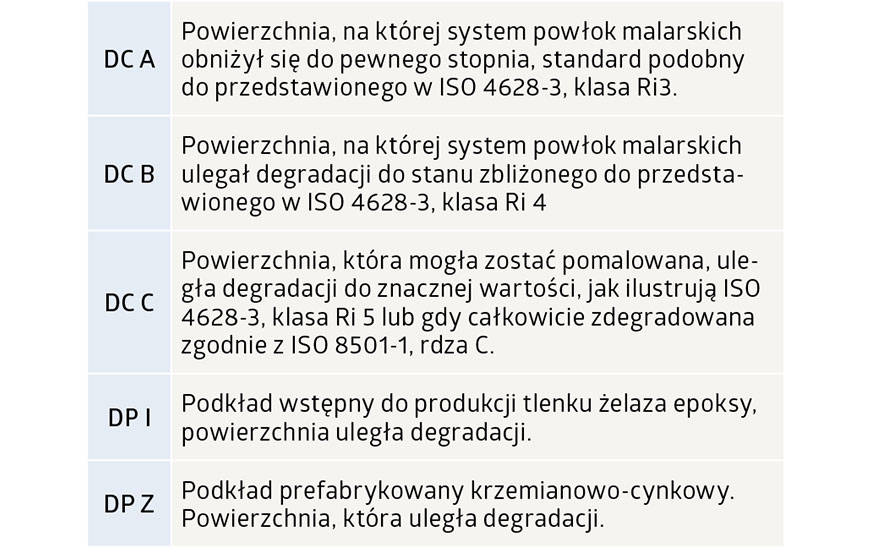

Tabela 5. Opis początkowych warunków powierzchni.

Oceny stopnia przygotowania powierzchni
Trzy stopnie oczyszczania oznaczono jako Wa 1, Wa 2 i Wa 2½. Są one zdefiniowane w formie opisu wyglądu powierzchni po oczyszczeniu fotografii wzorcowych (tabela 6).

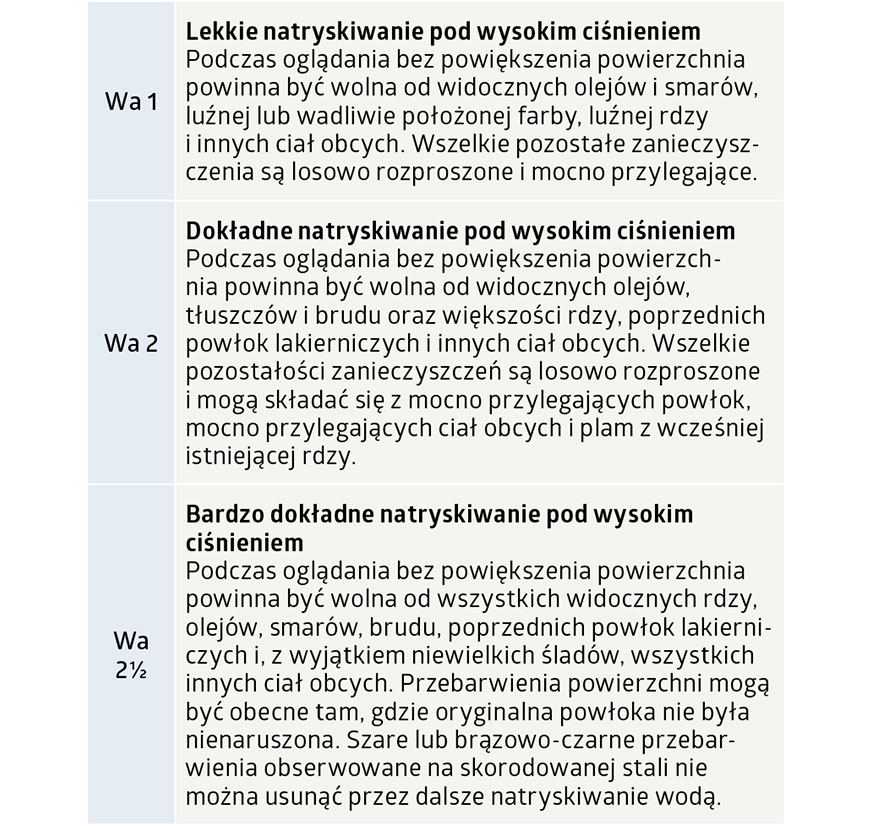

Tabela 6. Opis wyglądu powierzchni po jej oczyszczeniu.

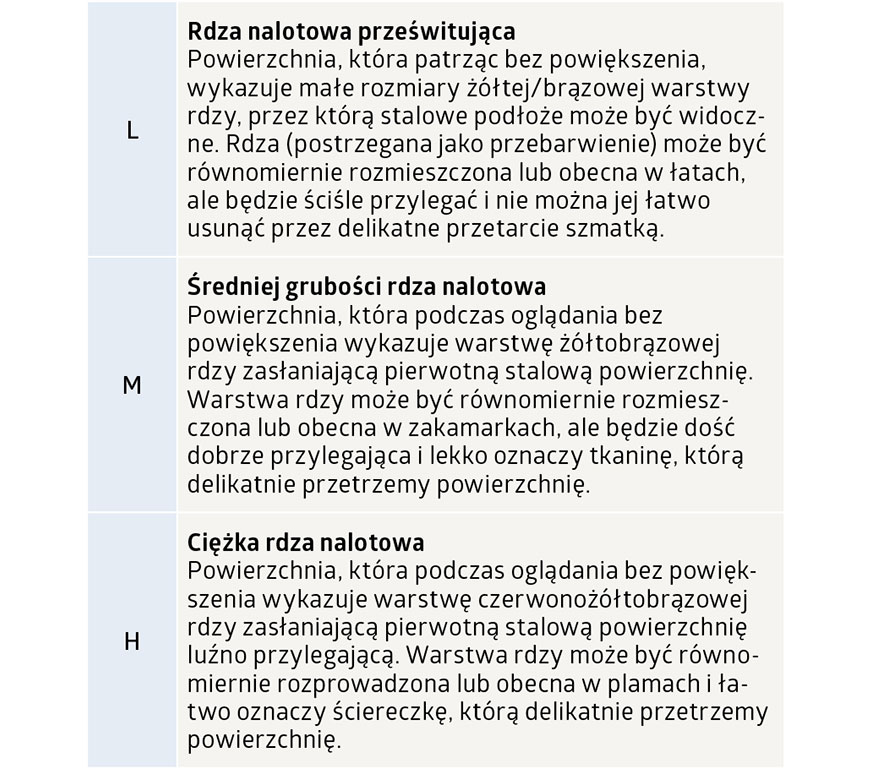

Tabela 7. Opis wyglądu powierzchni trzech klas rdzy nalotowej.

Opisy standardów International HB, czyszczenia wodą pod ciśnieniem HP i UHP

Norma przedstawia dwie początkowe klasy rdzy stali, C i D opisane w normie przygotowania powierzchni ISO 8501-1 oraz standardem przygotowania powierzchni SSPC VIS-1-89 rady ds. malowania konstrukcji stalowych. Definicje są następujące:

• Rdza klasy C – powierzchnia stali całkowicie pokryta rdzą, ale z niewielkim pittingiem w normalnym polu widzenia.
Reklama

• Rdza klasy D – powierzchnia stali całkowicie pokryta rdzą, na której widoczne są ogólne wżery.

Standardy oczyszczania
Norma ilustruje powierzchnie klasy C i D wytworzone przez hydroblasting do dwóch różnych stopni czystości HB2 i HB2 1/2 porównywalnych do Sa2 i Sa2½ opisanych w normie ISO 8501-1: 1988 oraz do SSPC-SP6 i SSPC-SP10.
Definicje są następujące:
HB2 – dokładne czyszczenie strumieniem wody.
Podczas oglądania bez powiększenia powierzchnia powinna być wolna od widocznego oleju, tłuszczu, brudu i większości rdzy, powłok malarskich i ciał obcych. Wszelkie pozostałe zabrudzenia i zabarwienia muszą być mocno przylegające.
HB2½ – bardzo dokładne czyszczenie strumieniem wody.
Podczas oglądania bez powiększenia powierzchnia powinna być wolna od widocznego oleju, tłuszczu, brudu, luźnej rdzy, powłok malarskich i ciał obcych, z wyjątkiem barwienia. Brązowo-czarne odbarwienie tlenku żelaza może pozostać jako ściśle przylegająca cienka warstewka na skorodowanej i patynowanej stali.
