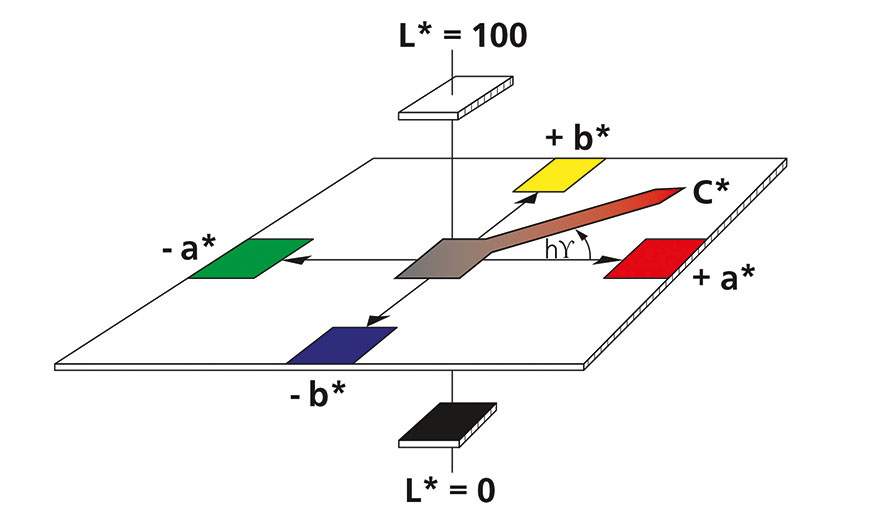

Rys. 1. System oceny barwy CIE lab

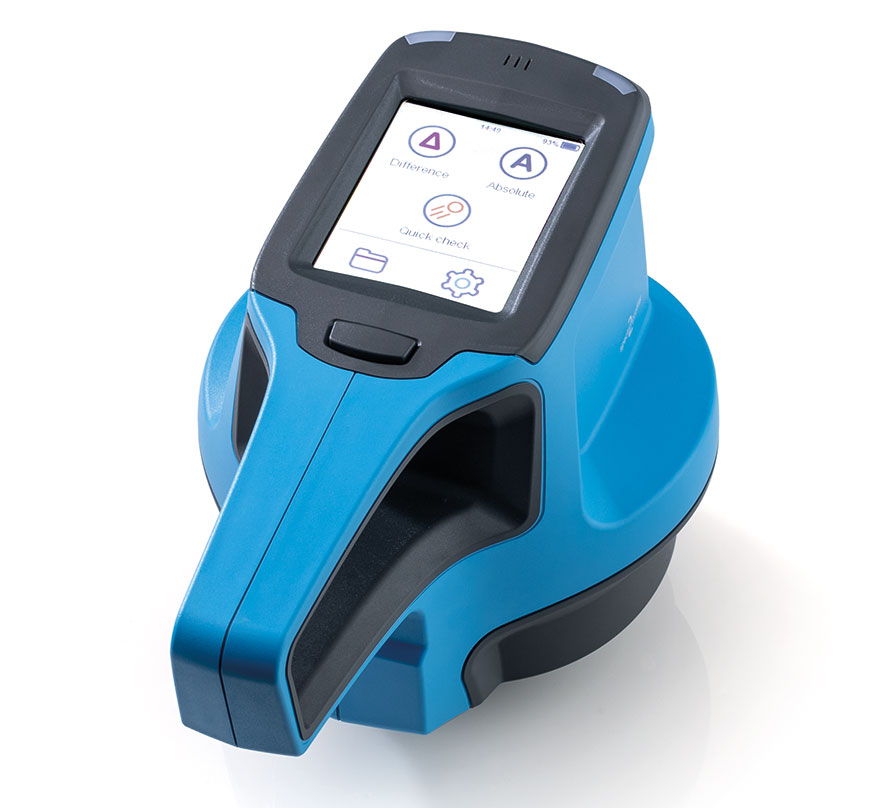

Rys. 2. Spektrofotometr spectro2guide firmy BYK-Gardner

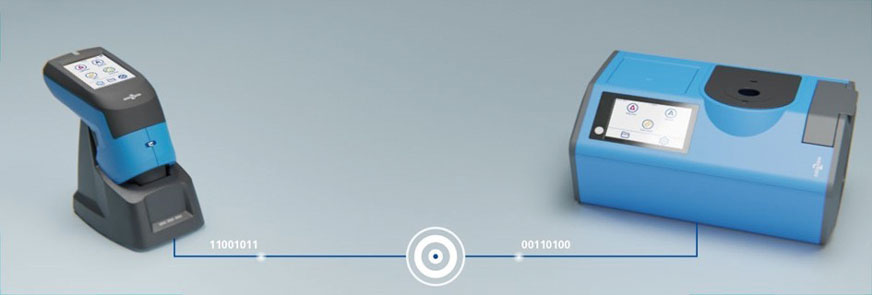

Rys. 3. Standard cyfrowy utworzony w laboratorium przez color2view może być użyty do pomiarów przenośnym spectro2guide na produkcji
Pomiar głębokich czerni

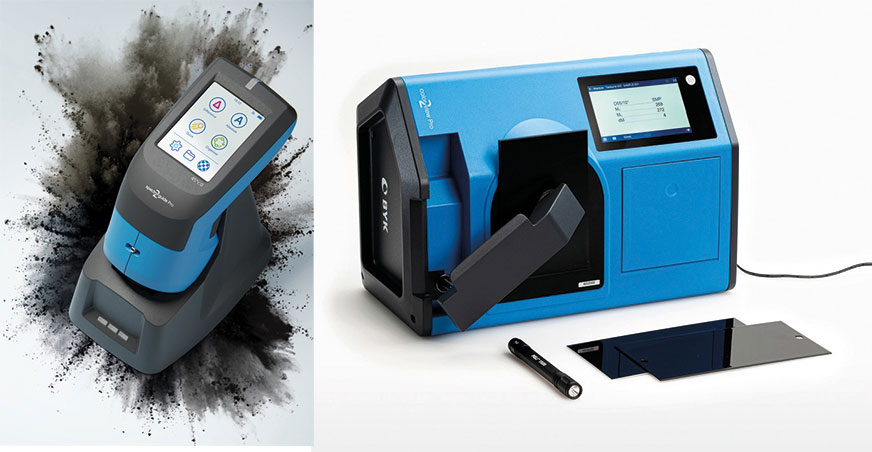

Głębokie czernie mogą wykazywać zabarwienie w kierunku brązowego lub niebieskiego. Czerń z odcieniem niebieskim postrzegana jest jako ciemniejsza i pełniejsza, co sprawia, że jest preferowana w przemyśle lakierniczym i samochodowym. Do precyzyjnych pomiarów czerni rekomendowane są spektrofotometry, które oprócz pomiaru barwy, połysku i fluorescencji, mierzą także parametry, takie jak Blackness (głębia czerni), Jetness (stopień zróżnicowania czerni w zależności od barwy i jasności) i Undertone (barwny odcień czerni). Do tak zaawansowanych pomiarów BYK-Gardner rekomenduje specjalną linię spektrofotometrów PRO, przedstawionych poniżej (rys. 4).
Pomiar efektów specjalnych lakierów

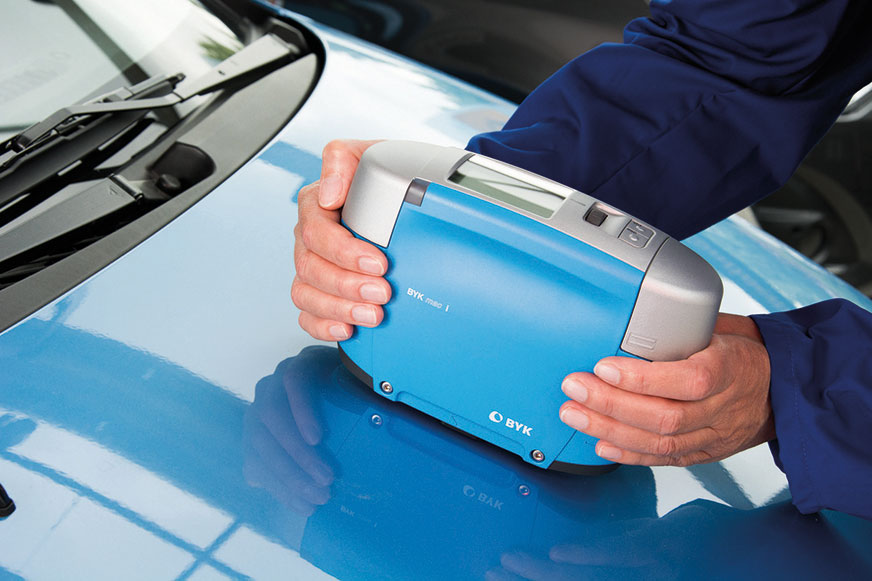

Wygląd powłok zawierających pigmenty specjalne zależy od kąta obserwacji oraz warunków oświetlenia. Pomiar i analiza kolorów metalicznych, perłowych, z efektem skrzenia czy ziarnistości, będzie wymagała zaawansowanego spektrofotometru wielokątowego. Przykładem takiego urządzenia jest byk-mac i firmy BYK-Gardner (rys. 5), który umożliwia 5-kątowy pomiar barwy pod kątami 15°/25°/45°/75°/110°, dodatkowy pomiar pod kątem −15° dla pigmentów interferencyjnych oraz ocenę skrzenia i ziarnistości. Dodatkowo, poprzez wykrywanie i pomiar światła fluorescencyjnego, byk-mac i pozwala ocenić odporność powłoki na działanie światła dziennego.
Pomiar profilu powierzchni
Kontrola jakości barwy i połysku powierzchni o zróżnicowanym profilu stanowiła dotąd duże wyzwanie. Ten sam kolor farby strukturalnej czy proszkowej może wyglądać różnie w zależności od jej profilu powierzchni. Innowacyjnym rozwiązaniem dla tego typu pomiarów jest urządzenie spectro2profiler firmy BYK-Gardner (rys. 6), które umożliwia jednoczesny pomiar koloru, połysku, odbicia światła 2D i profilu powierzchni 3D.
Dzięki pomiarowi odbicia światła w osi prostopadłej otrzymujemy płaski obraz powierzchni 2D (rys. 7).
Wielokątowe oświetlenie topografii próbki pozwala natomiast na trójwymiarowe zbadanie profilu oraz zobrazowanie kształtu i głębokości reliefu powierzchni (rys. 8).
Wysoka jakość wyglądu powłoki wymaga oceny barwy, połysku i profilu powierzchni urządzeniami pomiarowymi o najlepszych parametrach. Prawidłowe wyniki pomiarów kontrolnych gwarantują powtarzalność wysokiej jakości produktu i przekładają się na zaufanie klientów. Autoryzowanym dystrybutorem urządzeń firmy BYK-Gardner opisanych w artykule jest firma PTH Eurotom Sp. z o.o. z siedzibą w Warszawie.
Rys. 6. Spectro2profiler

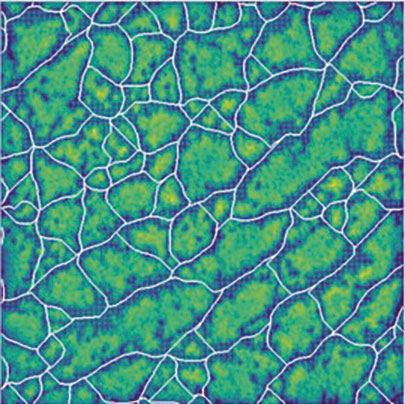

Rys. 7. Obraz odbicia światła 2D

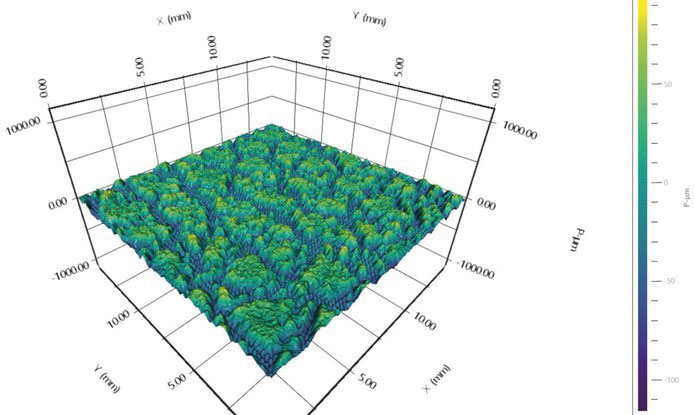

Rys. 8. Profil powierzchni 3D
